ZASTOSOWANIE:

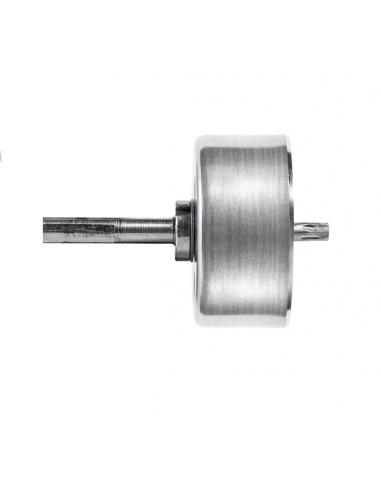

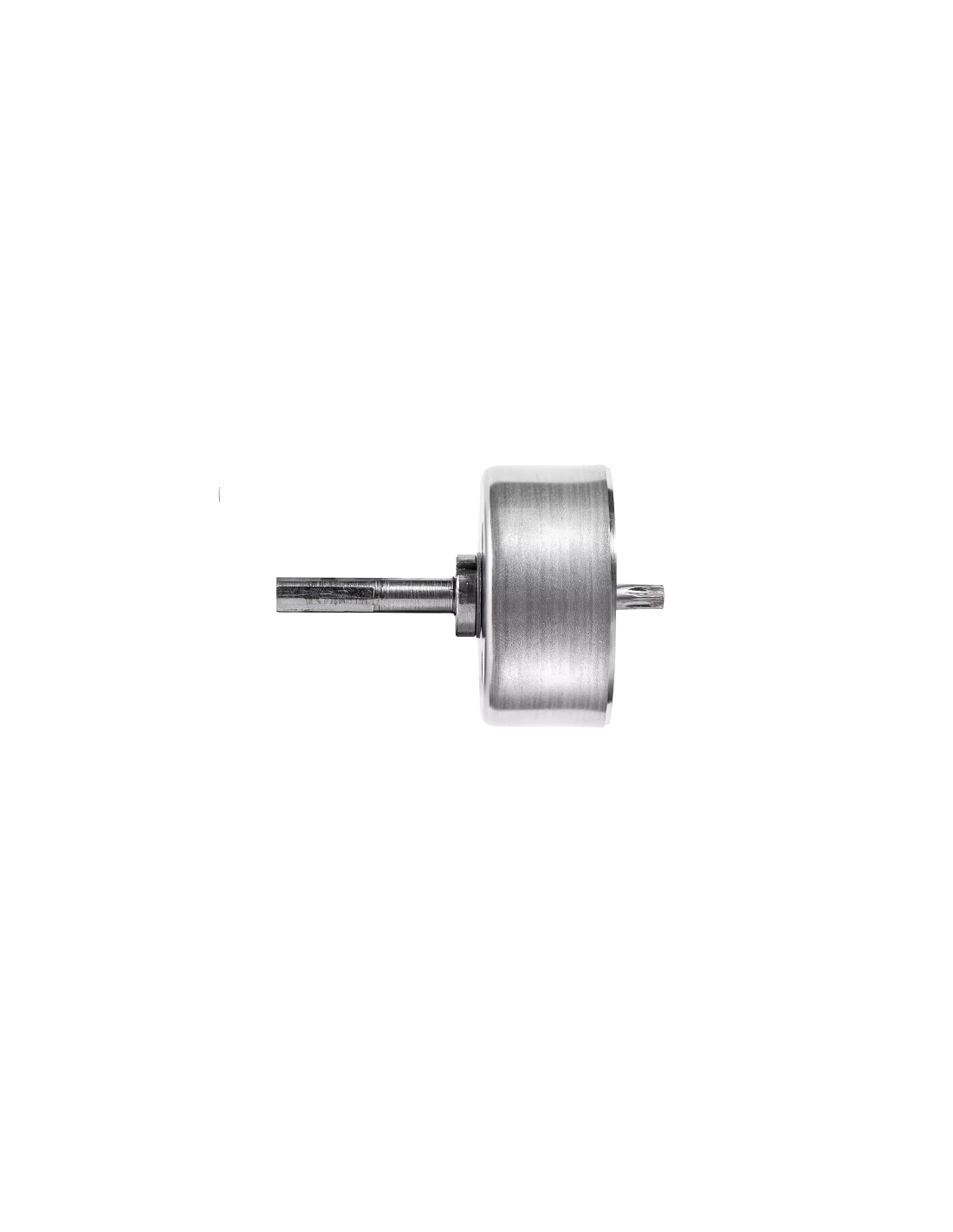

Końcówka montażowa RawlPlug R-TFIX-TOOL-CSM to metalowa końcówka do montażu zagłębionego kołka R-TFIX-8SX, która jednocześnie go montuje i frezuje otwór pod zaślepkę. Do wyboru są ich trzy rodzaje:
Końcówka montażowa występuje również w opcji z ogranicznikiem (powiększonym talerzykiem), który licuje się z izolacją. Produkt R-TFIX-TOOL-CSMP.
DANE TECHNICZNE:
Dane techniczne końcówki montażowej RawlPlug R-TFIX-TOOL-CSM:
- Typ końcówki montażowej: T40,
- Średnica talerzyka: 63 mm.
CECHY CHARAKTERYSTYCZNE:
Końcówkę montażową RawlPlug R-TFIX-TOOL-CSM charakteryzuje:
- Optymalizuje montaż kołka R-TFIX-8SX, co umożliwi zlicowanie się mocowania z wierzchnią warstwą termoizolacji,
- Idealna konstrukcja bitu TX40 dostosowana do gniazda wkręcanego kołka R-TFIX-8SX umożliwia łatwy i stabilny montaż w każdych warunkach,
- Szybki i łatwy montaż.
INSTRUKCJA MONTAŻU:
- Wywiercić otwór o odpowiedniej średnicy i głębokości,
- W podłożach kategorii A,B,C,D minimalna głębokość wiercenia wynosi 35 mm, w podłożu E - gazobetonie 75 mm,
- Oczyścić wywiercony otwór 3x,
- Umieścić końcówkę montażową R-TFIX-TOOL-CSM w łbie kołka R-TFIX-8SX,
- Wsunąć kołek w wywiercony otwór,
- Po osadzeniu kołka w otworze talerz powinien być dociśnięty do powierzchni termoizolacji,
- W podłożach kategorii A,B,C,D minimalna głębokość zakotwienia wynosi 25 mm, w podłożu E - gazobetonie 65 mm,
- Podczas dokręcania docisnąć końcówkę, utrzymując precyzyjnie jej prostopadłe położenie względem elewacji,
- Dokręcać wkręt kołka do momentu osiągnięcia odpowiedniej głębokości zakotwienia (talerz powinien być na jednej powierzchni z warstwą termoizolacji).
