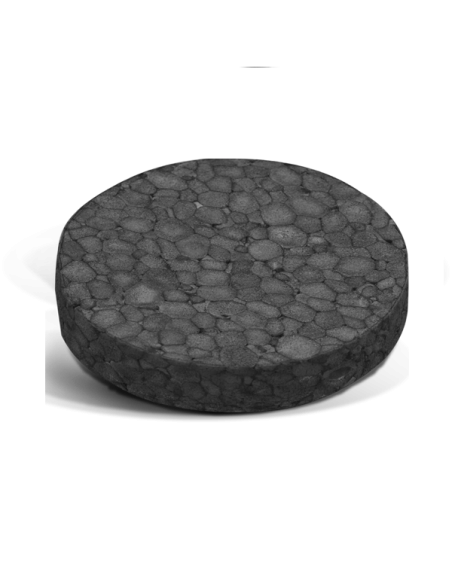

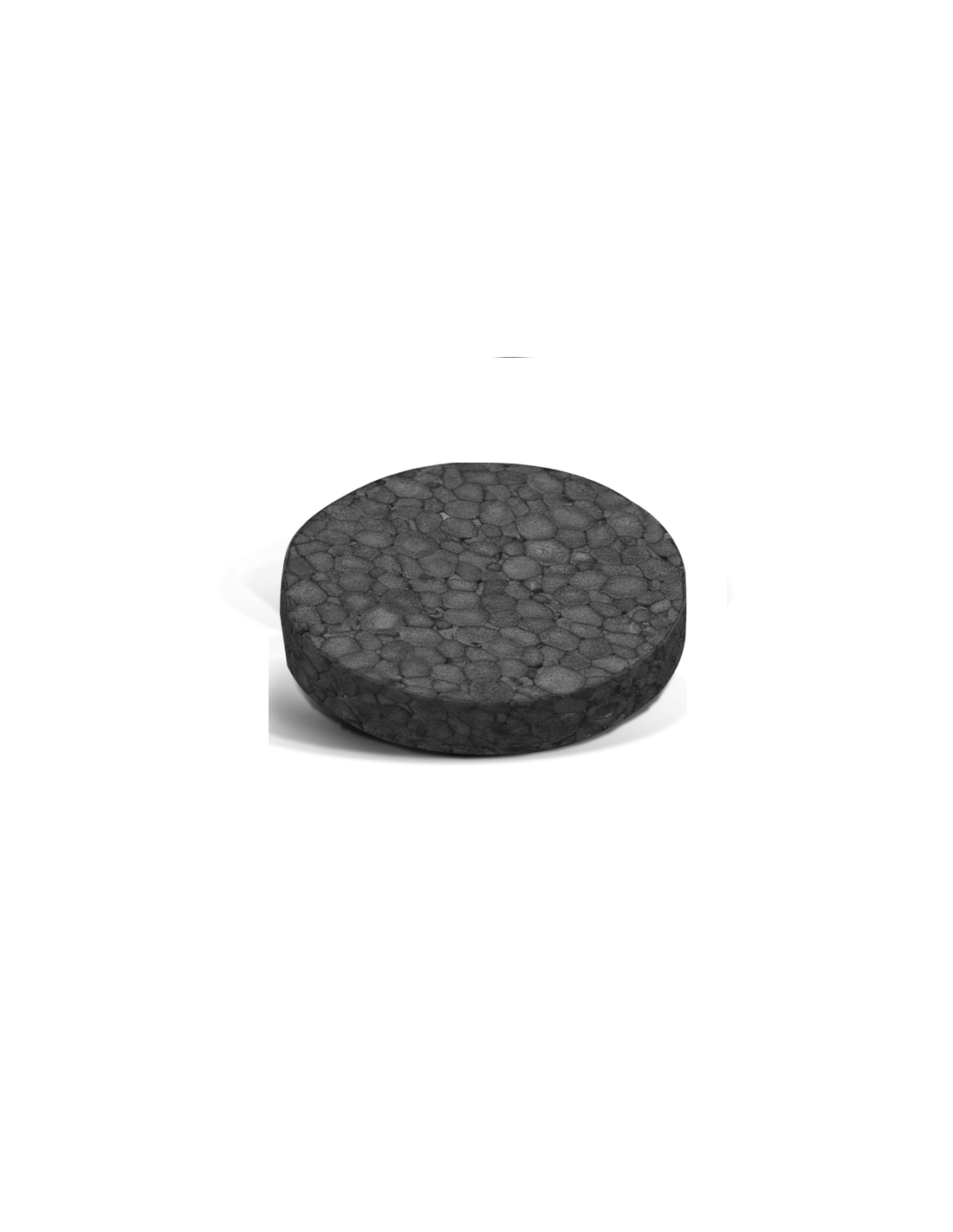

Zaślepki styropianowe grafitowe RawlPlug R-TFIX-CAP63-EPS-G

ZASTOSOWANIE:

Grafitowe zaślepki do styropianu RawlPlug R-TFIX-CAP63-EPS-G to element dedykowany do montażu zagłębionego w styropianie wraz z kołkami R-TFIX-8SX przy użyciu narzędzia R-TFIX-TOOL-BLACK i kołnierzy R-KWX-63. Zaślepki zapewniają ciągłą izolacje termiczną ocieplonej fasady i zapobiegają tworzeniu się mostków termicznych w miejscu zastosowania mechanicznego mocowania styropianu za pomocą kołków. Dzięki takiemu rozwiązaniu zabezpiecza się główkę trzpienia kołka mocującego dodatkową termoizolacją oraz eliminuje niekorzystne zjawisko punktowego wykroplenia pary wodnej i pojawiające z się tam z biegiem czasu przebarwienia elewacji. Przy ich zastosowaniu stosuje się kołki o ok. 1 cm krótsze i  osadza się je w głąb styropianu, a krążki właśnie służą do zatykania tych wgłębień.

DANE TECHNICZNE:

Grafitowe zaślepki do styropianu RawlPlug R-TFIX-CAP63-EPS-G mają następujące parametry:

• Średnica: 63 mm,
• Grubość: 10 mm.

INSTRUKCJA MONTAŻU:

Instrukcja montażu przy zastosowaniu R-TFIX-CAP63-EPS-G, zgodnie z filmem instruktażowym:

1. Wywiercić otwór o odpowiedniej średnicy i głębokości,
2. Delikatnie uderzyć młotkiem w kołek plastikowy, tak aby perforator do połowy (wytłoczona linia) zagłębił się w termoizolacji,
3. Po uderzeniu młotkiem zęby perforatora powinny być całkowicie zagłębione w termoizolacji,
4. Dokręcić wkręt do momentu zlicowania się talerza narzędzia dokręcającego z warstwą termoizolacji,
5. W podłożach kategorii A, B, C, D minimalna głębokość zakotwienia wynosi 25 mm, w podłożu E - gazobetonie 45 mm,
6. W podłożach kategorii A, B, C, D minimalna głębokość wiercenia wynosi 45 mm, w podłożu E - gazobetonie 65 mm,
7. Włożyć zatyczkę do otworu w termoizolacji.
