Narzędzie do montażu powierzchniowego kołków RawlPlug R-TFIX-TOOL-RED

ZASTOSOWANIE:

Narzędzie RawlPlug R-TFIX-TOOL-RED do montażu powierzchniowego kołków wkręcanych z linii R-TFIX-8S i R-TFIX-8S-UV.

DANE TECHNICZNE:

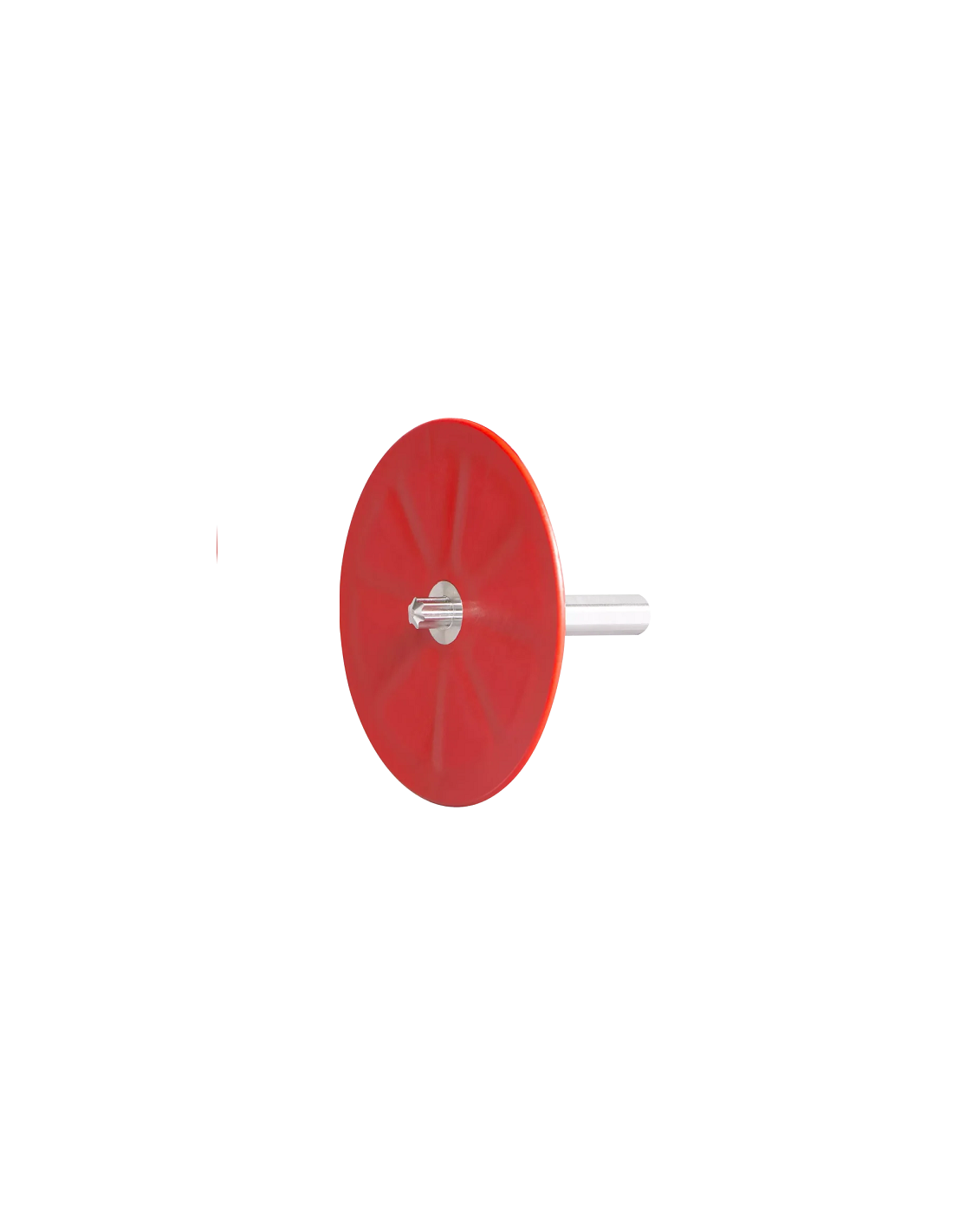

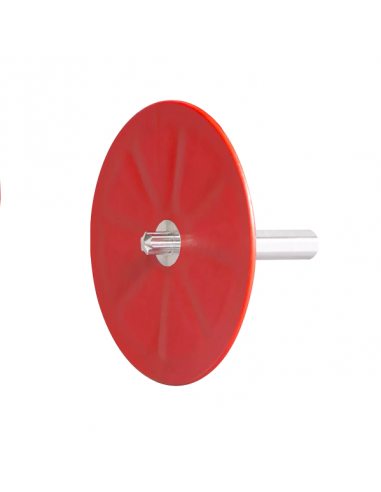

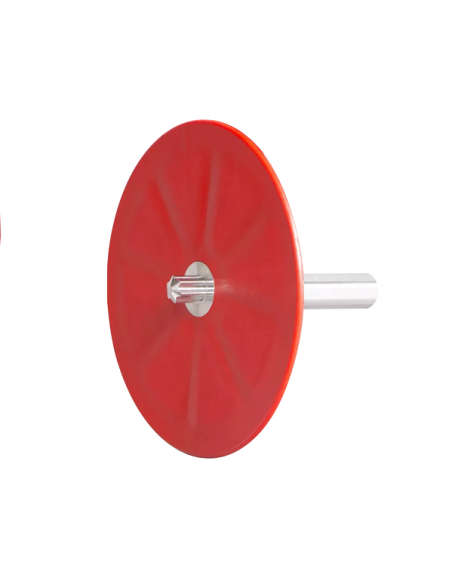

Dane techniczne końcówki montażowej RawlPlug R-TFIX-TOOL-RED:

• Typ końcówki montażowej: T40,
• Średnica talerzyka: 80 mm.

CECHY CHARAKTERYSTYCZNE:

Końcówkę montażową RawlPlug R-TFIX-TOOL-RED charakteryzuje:

• Optymalizuje montaż kołka R-TFIX-8S, ułatwia precyzyjne osadzenie kołka i jego zlicowanie z powierzchnią termoizolacji,
• Idealna konstrukcja bitu TX40 dostosowana do gniazda wkręcanego kołka R-TFIX-8S umożliwia łatwy i stabilny montaż w każdych warunkach,
• Szybki i łatwy montaż.

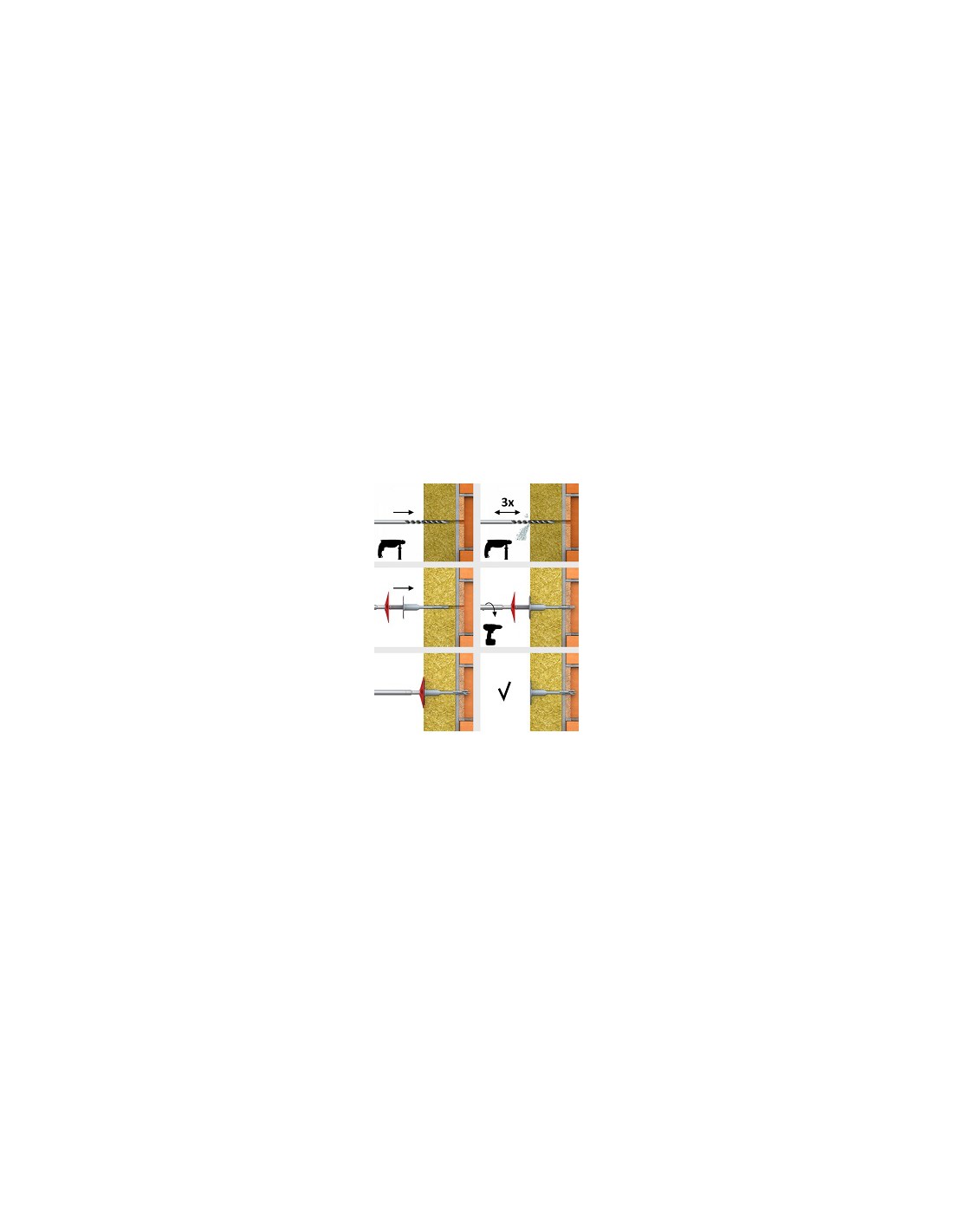

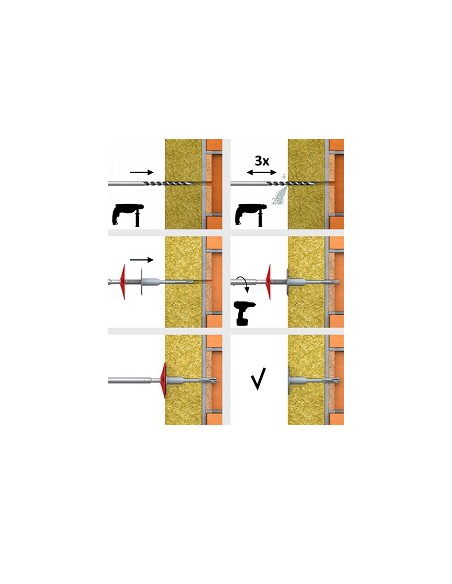

INSTRUKCJA MONTAŻU:

1. Wywiercić otwór o odpowiedniej średnicy i głębokości,
2. W podłożach kategorii A,B,C,D minimalna głębokość wiercenia wynosi 35 mm, w podłożu E - gazobetonie 55 mm,
3. Oczyścić wywiercony otwór 3x,
4. Umieścić końcówkę montażową T40 w zagłębieniu części tworzywowej wkręta R-TFIX-8S/R-TFIX-8S-UV,
5. Wsunąć kołek w wywiercony otwór,
6. Po osadzeniu kołka w otworze talerz powinien być dociśnięty do powierzchni termoizolacji,
7. W podłożach kategorii A,B,C,D minimalna głębokość zakotwienia wynosi 25 mm, w podłożu E - gazobetonie 55 mm,
8. Podczas dokręcania docisnąć końcówkę, utrzymując precyzyjnie jej prostopadłe położenie względem elewacji,
9. Dokręcać wkręt kołka do momentu osiągnięcia odpowiedniej głębokości zakotwienia (talerz powinien być na jednej powierzchni z warstwą termoizolacji).
