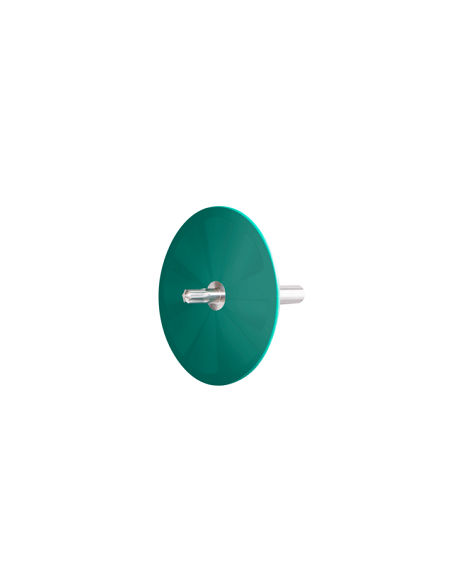

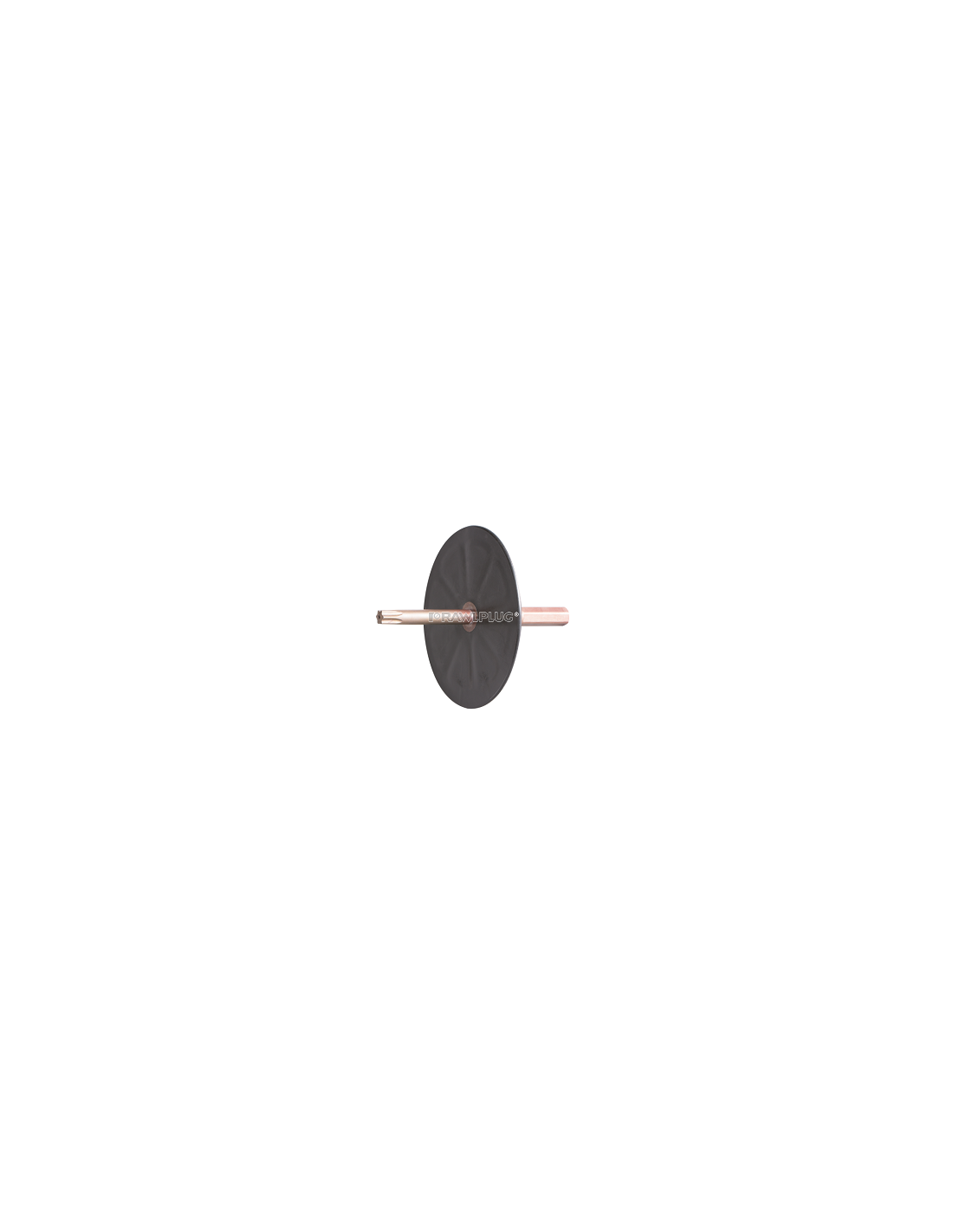

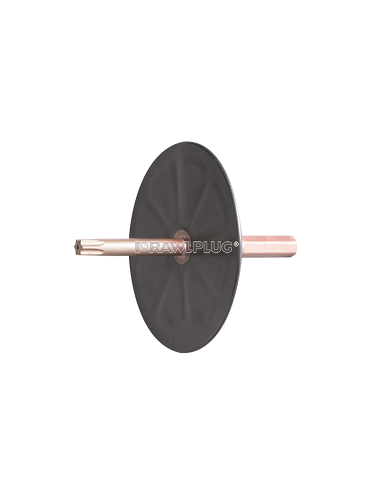

Narzędzie do montażu RawlPlug R-TFIX-TOOL-GREEN

ZASTOSOWANIE:

Końcówka montażowa RawlPlug R-TFIX-TOOL-GREEN to narzędzie do precyzyjnego montażu zagłębionego kołków z linii R-TFIX-8S w:

• styropianie z talerzem dociskowym R-KWX 63 i zatyczką R-TFIX-CAP63-EPS-W lub R-TFIX-CAP63-EPS-G
• wełnie mineralnej z talerzem dociskowym R-KWX 110 i zatyczką R-TFIX-CAP63-MW.

DANE TECHNICZNE:

Dane techniczne końcówki montażowej RawlPlug R-TFIX-TOOL-GREEN:

• typ końcówki montażowej: T40
• średnica talerzyka: 80 mm

CECHY CHARAKTERYSTYCZNE:

Końcówkę montażową RawlPlug R-TFIX-TOOL-GREEN charakteryzuje:

• optymalizuje montaż kołka R-TFIX-8SX
• idealna konstrukcja bitu TX40 dostosowana do gniazda wkręcanego kołka R-TFIX-8SX umożliwia łatwy i stabilny montaż w każdych warunkach
• szybki i łatwy montaż.

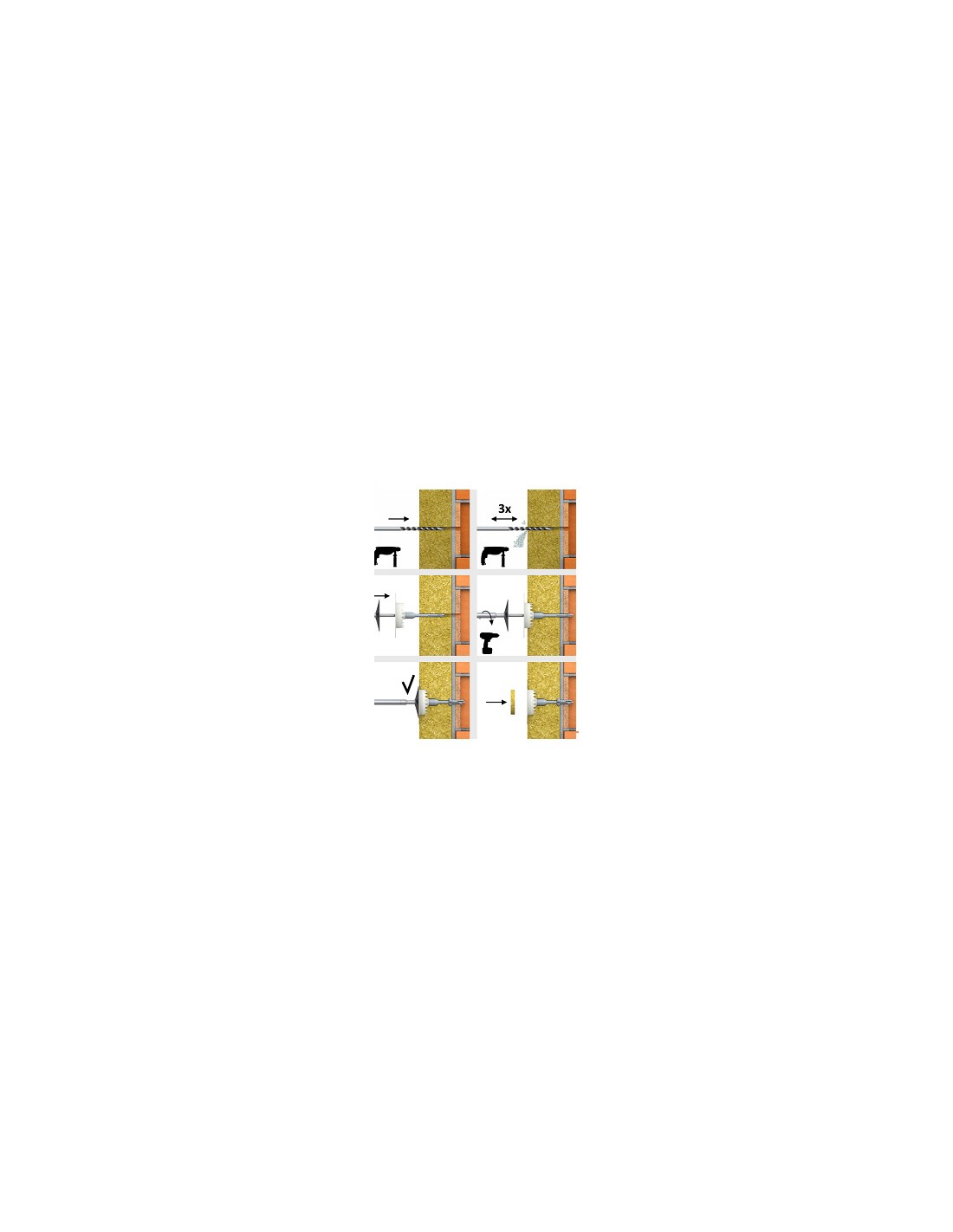

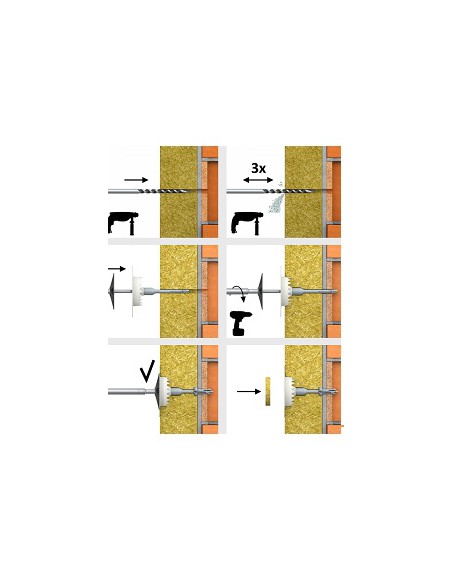

INSTRUKCJA MONTAŻU:

1. Wywiercić otwór o odpowiedniej średnicy i głębokości
2. W podłożach kategorii A,B,C,D minimalna głębokość wiercenia wynosi 35mm, w podłożu E - gazobetonie 75mm.
3. Oczyścić wywiercony otwór 3x
4. Umieścić końcówkę montażową R-TFIX-TOOL-GREEN w łbie wkręta R-TFIX-8S
5. Wsunąć kołek w wywiercony otwór
6. Po osadzeniu kołka w otworze zęby talerza perforującego KWX-63 powinny być całkowicie zagłębione w termoizolacji
7. W podłożach kategorii A,B,C,D minimalna głębokość zakotwienia wynosi 25mm, w podłożu E - gazobetonie 65mm
8. Podczas dokręcania docisnąć końcówkę, utrzymując precyzyjnie jej prostopadłe położenie względem elewacji
9. Dokręcać wkręt kołka do momentu osiągnięcia odpowiedniej głębokości zakotwienia (talerz powinien być na jednej powierzchni z warstwą termoizolacji).
