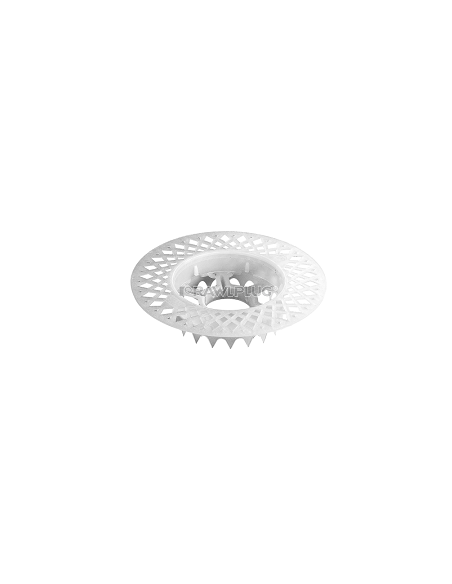

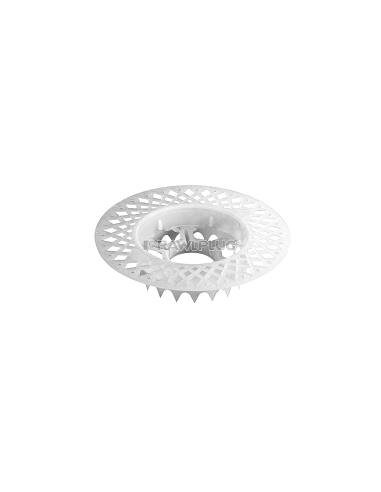

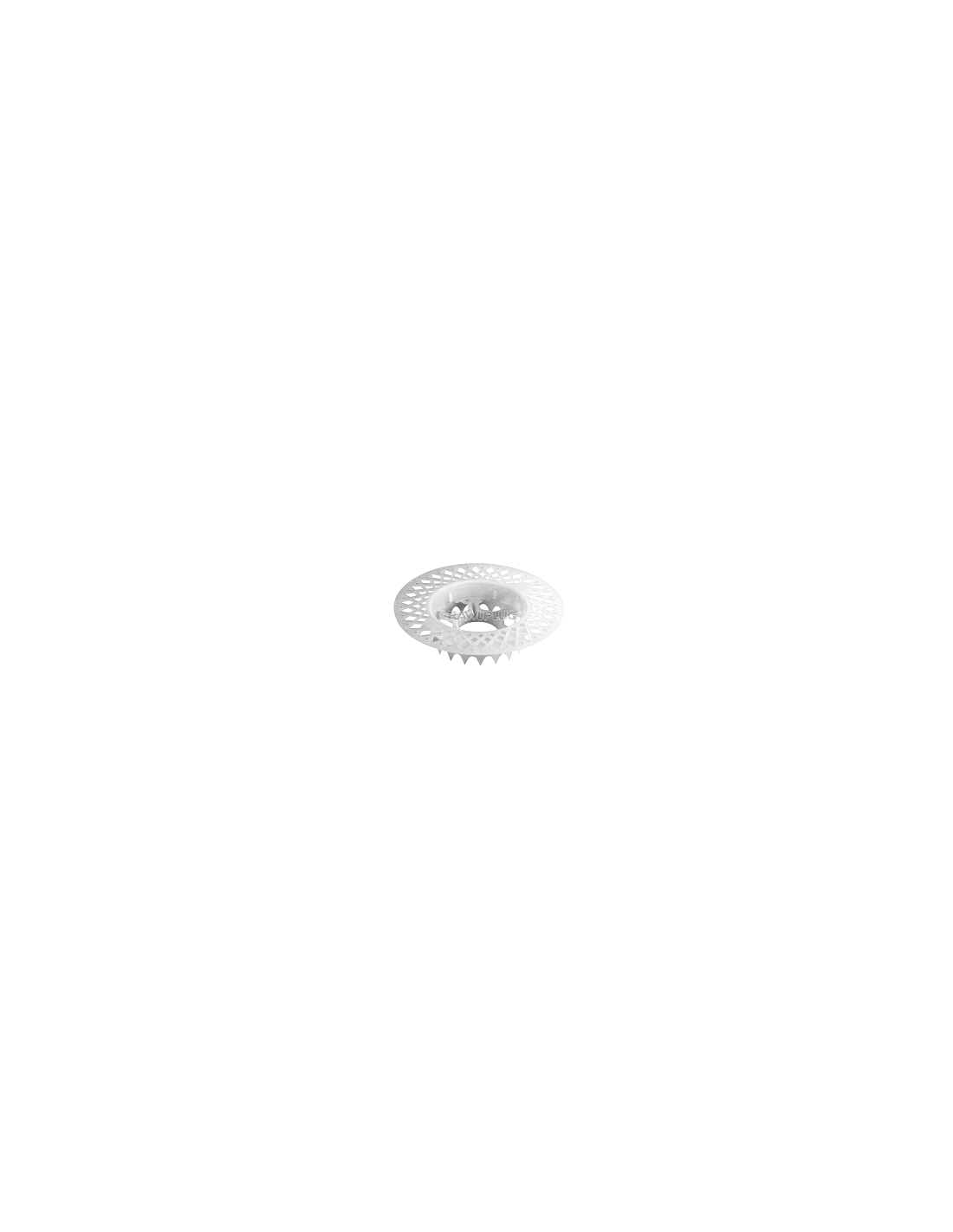

Kołnierze dociskowe do wełny RawlPlug R-KWX-110

ZASTOSOWANIE:

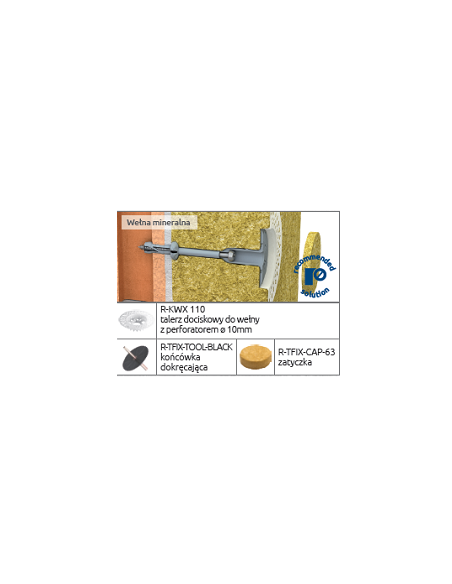

Kołnierze dociskowe RawlPlug R-KWX-110 to kołnierze dedykowany do montażu zagłębionego w wełnie (również lamelowej i dwugęstościowej) wraz z kołkami R-TFIX-8SX przy użyciu narzędzia R-TFIX-TOOL-BLACK i zaślepek do wełny R-TFIX-CAP63-MW. Zastosowanie kołnierza zwiększa nośność całego układu dociepleniowego.

DANE TECHICZNEE:

Dane techniczne kołnierza dociskowego RawlPlug R-KWX-110:

• Średnica: 110 mm,
• Długość: 13,7 mm,
• Średnica wiercenia: 63,5 mm.

CECHY CHARAKTERYSTYCZNE:

Kołnierz dociskowy RawlPlug R-KWX-110 charakteryzuje:

• Podnosi wytrzymałość termoizolacji na przeciągnięcie przez punkt kotwiący,
• Umożliwia montaż zagłębiony w wełnie mineralnej o układzie włókien prostopadłym do powierzchni elewacji (np.: w wełnie lamelowej i dwugęstościowej),
• Stały i równomierny docisk warstw termoizolacji,
• Do montażu z zatyczką termoizolacyjną R-TFIX-CAP63-MW.

INSTRUKCJA MONTAŻU:

Instrukcja montażu przy zastosowaniu RawlPlug R-KWX-110, zgodnie z filmem instruktażowym:

1. Wywiercić otwór o odpowiedniej średnicy i głębokości,
2. W podłożach kategorii A, B, C, D minimalna głębokość wiercenia wynosi 45 mm, w podłożu E - gazobetonie 65 mm,
3. Delikatnie uderzyć młotkiem w kołek plastikowy, tak aby perforator do połowy (wytłoczona linia) zagłębił się w termoizolacji,
4. W podłożach kategorii A, B, C, D minimalna głębokość zakotwienia wynosi 25 mm, w podłożu E - gazobetonie 45 mm,
5. Po uderzeniu młotkiem zęby perforatora powinny być całkowicie zagłębione w termoizolacji.
