ZASTOSOWANIE:

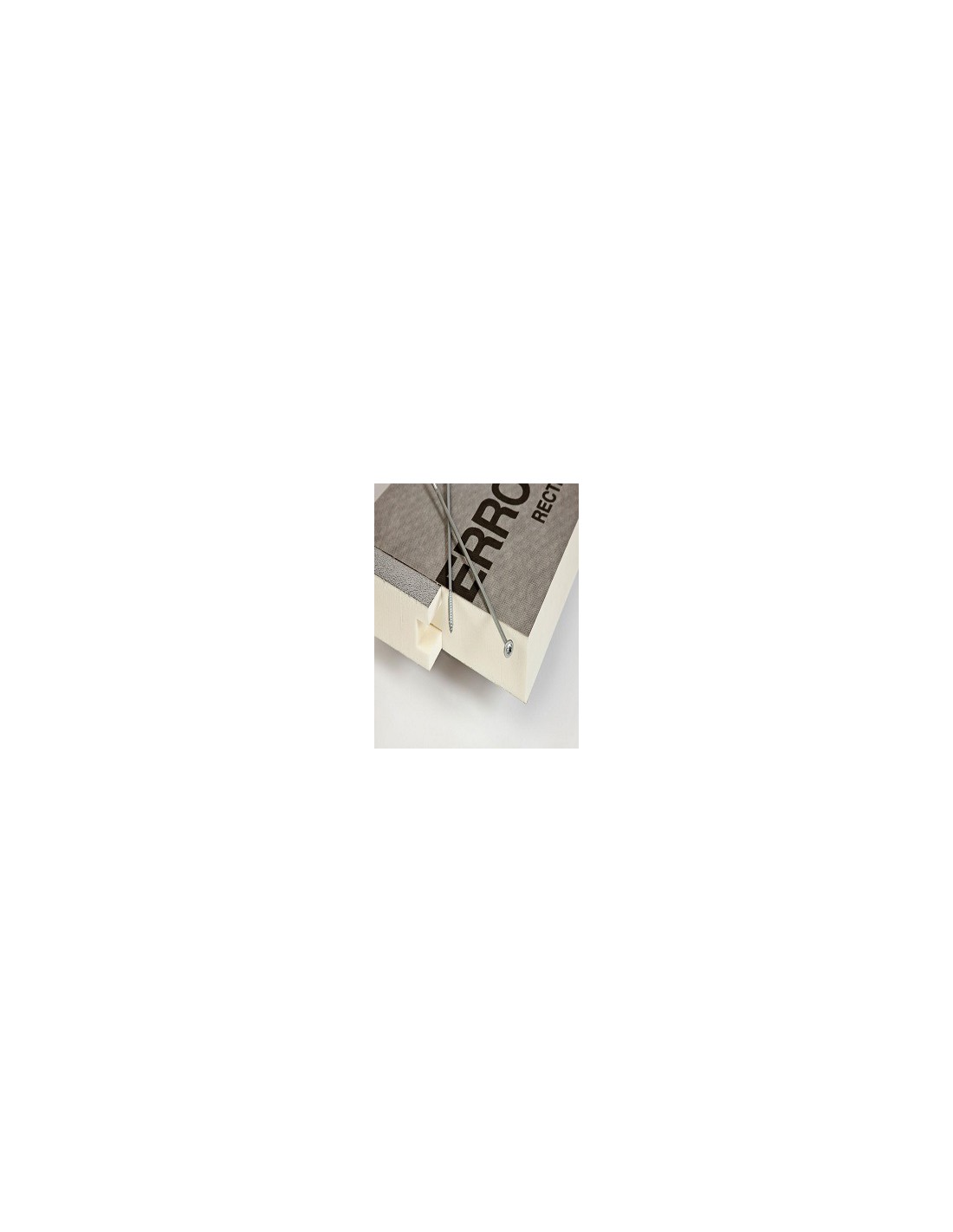

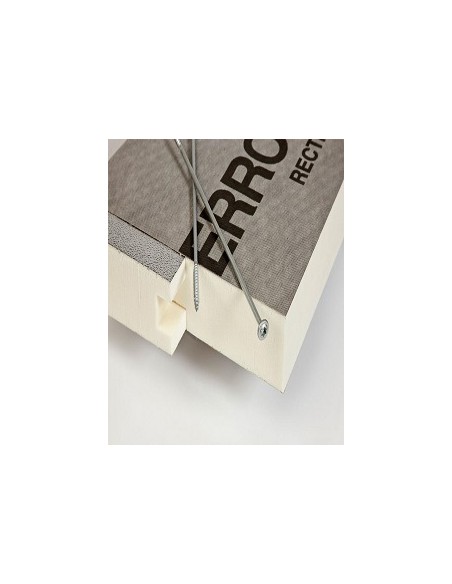

Wkręty Recticel RECTIFIX to wkręty zaprojektowane specjalnie do trwałego montowania płyty PowerRroof oraz EuroRoof. Wkręty umożliwiają montaż płyt PIR pod kątem prostym (90°) do połaci, co wyróżnia je na tle innych rozwiązań dostępnych na rynku. Standardowe systemy często wymagają dodatkowego mocowania płyt PIR pod skosem (najczęściej pod kątem 67°), co wymusza zastosowanie dłuższych i droższych wkrętów,
DANE TECHNICZNE:

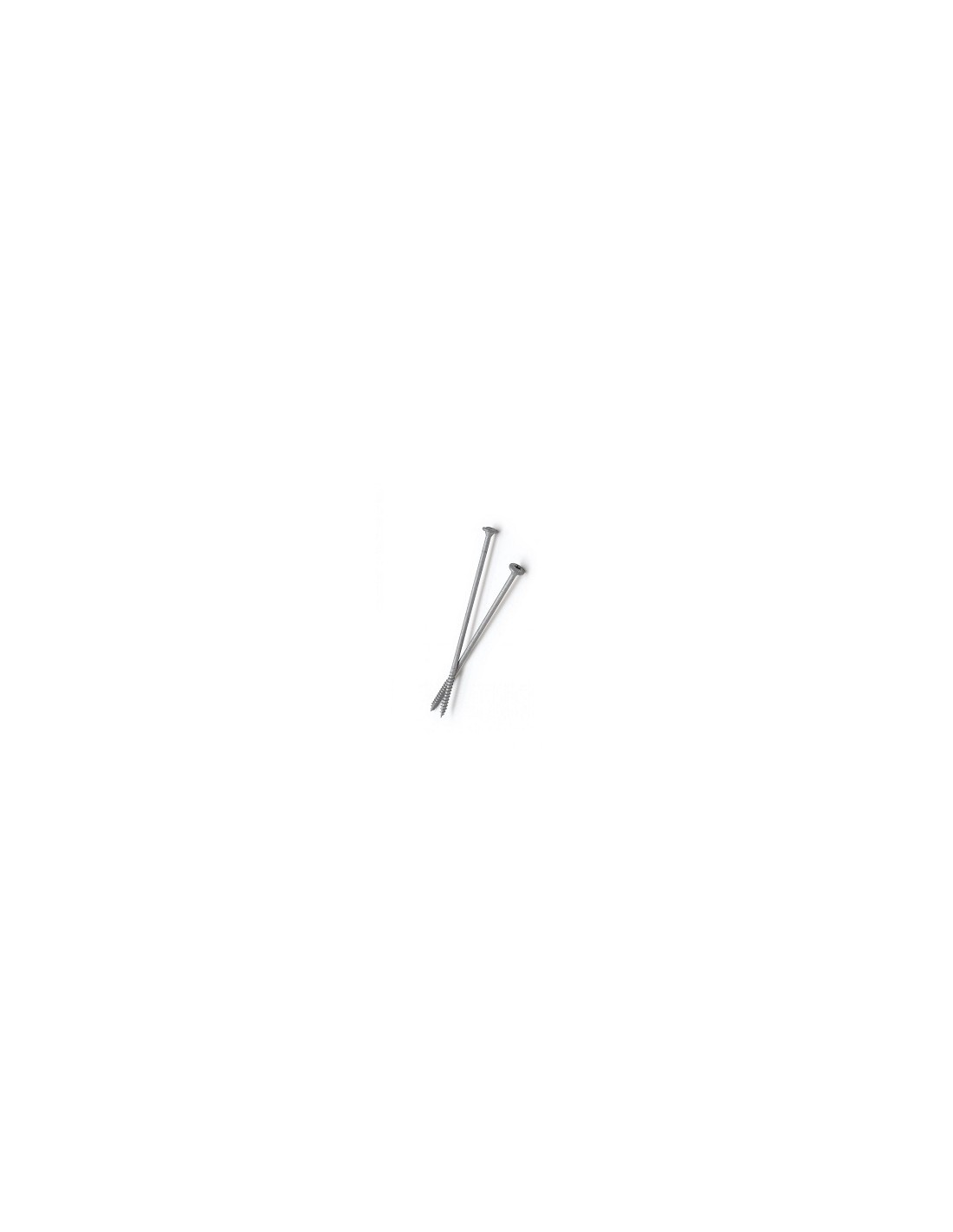

Wkręty Recticel RECTIFIX 230 mm mają następujące parametry:
- Średnica: 7 mm.
- Długość 230 mm,
- Materiał: stal wysokogatunkowa zabezpieczona powłoką 700 hr SST,

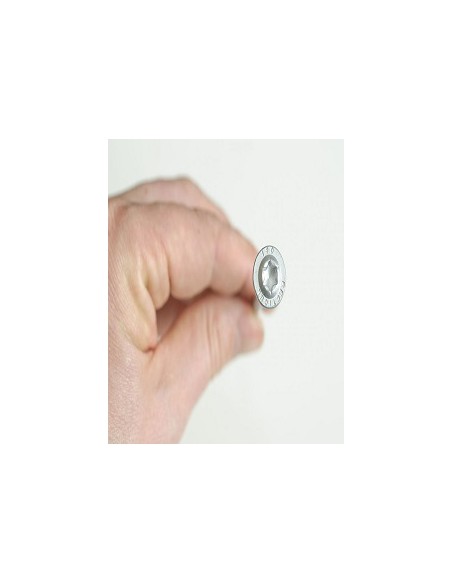

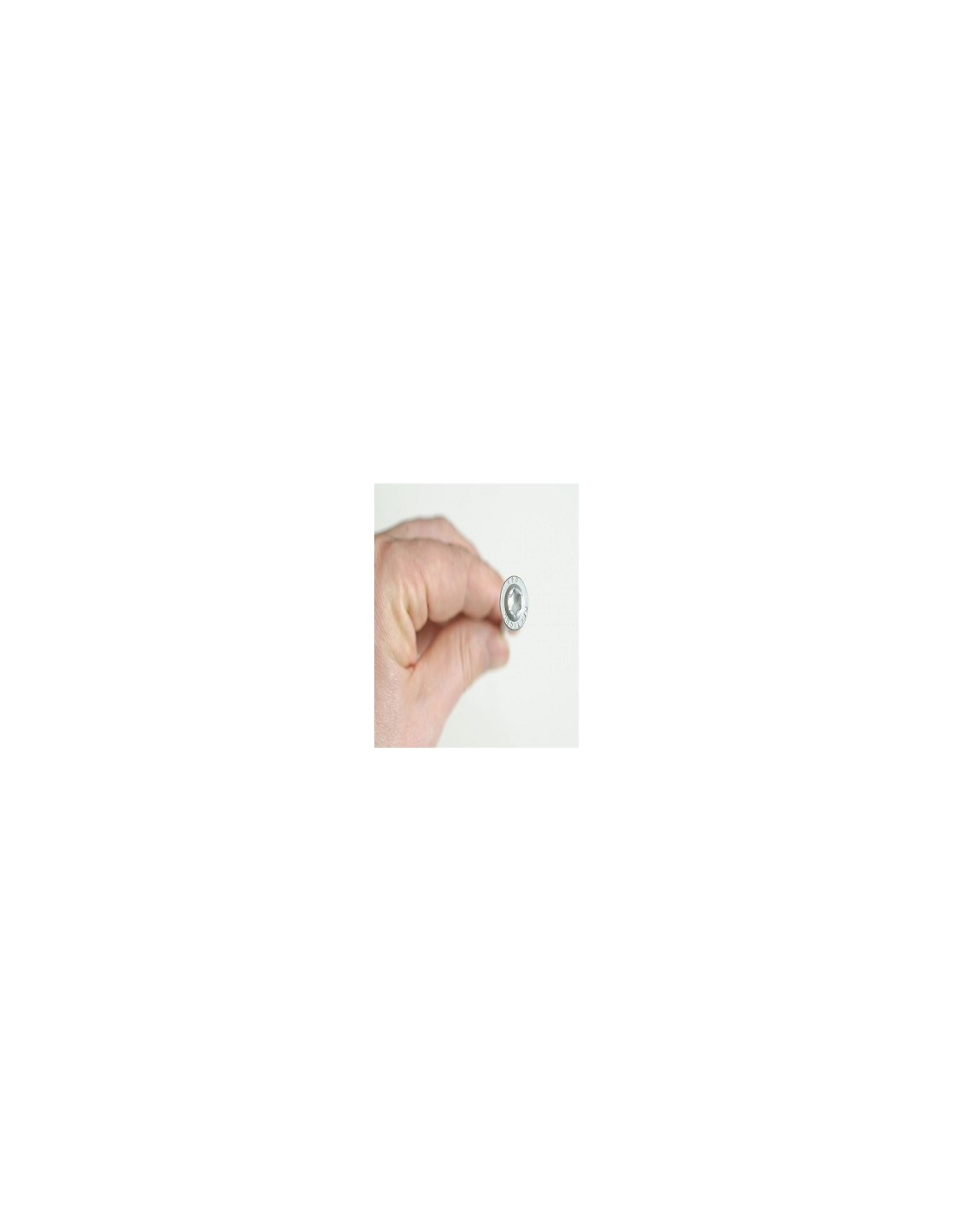

- Typ wgłębienia TORX: T40.
DO JAKICH GRUBOŚCI PŁYT PIR DEDYKOWANY JEST WKRĘT 230 mm ?
Bazując na wzorze:
Długość wkręta = Grubość płyty PIR + Grubość kontrłaty + Głębokość zakotwienia w krokwi (60 mm), zestawienie w zaleźności od grubości kontrłaty dla wkrętów 230 mm prezentuje się następująco:
- Kontrłata 25 mm: 230 mm (wkręt) – 25 mm (kontrłata) – 60 mm (zakotwienie) = 145 mm wolnej przestrzeni.
Wniosek: Wkręt będzie odpowiedni dla płyt PIR o grubościach 100 mm, 120 mm oraz 140 mm,
- Kontrłata 30 mm: 230 mm (wkręt) – 30 mm (kontrłata) – 60 mm (zakotwienie) = 140 mm wolnej przestrzeni.
Wniosek: Wkręt będzie odpowiedni dla płyt PIR o grubościach 100 mm, 120 mm oraz 140 mm.
- Kontrłata 40 mm: 230 mm (wkręt) – 40 mm (kontrłata) – 60 mm (zakotwienie) = 130 mm wolnej przestrzeni.
Wniosek: Wkręt będzie odpowiedni dla płyt PIR o grubościach 100 mm oraz 120 mm. (Dlatego w opisie z poprzedniej analizy producent logicznie łączy te wkręty właśnie z płytami 100 i 120 mm, gdyż kontrłaty 40 mm są najpowszechniejszym standardem).
- Kontrłata 50 mm: 230 mm (wkręt) – 50 mm (kontrłata) – 60 mm (zakotwienie) = 120 mm wolnej przestrzeni.
Wniosek: Wkręt będzie odpowiedni dla płyt PIR o grubościach 100 mm oraz 120 mm (przy płycie 120 mm wkręt wejdzie w krokiew na styk, czyli na 60 mm).
