Kotwa do wmurownia KL 4x200 mm

ZASTOSOWANIE:

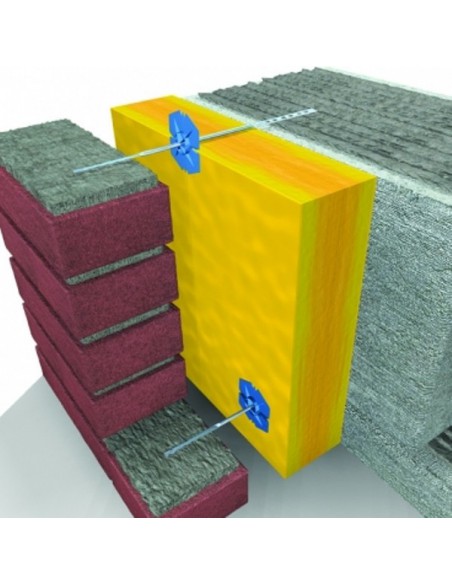

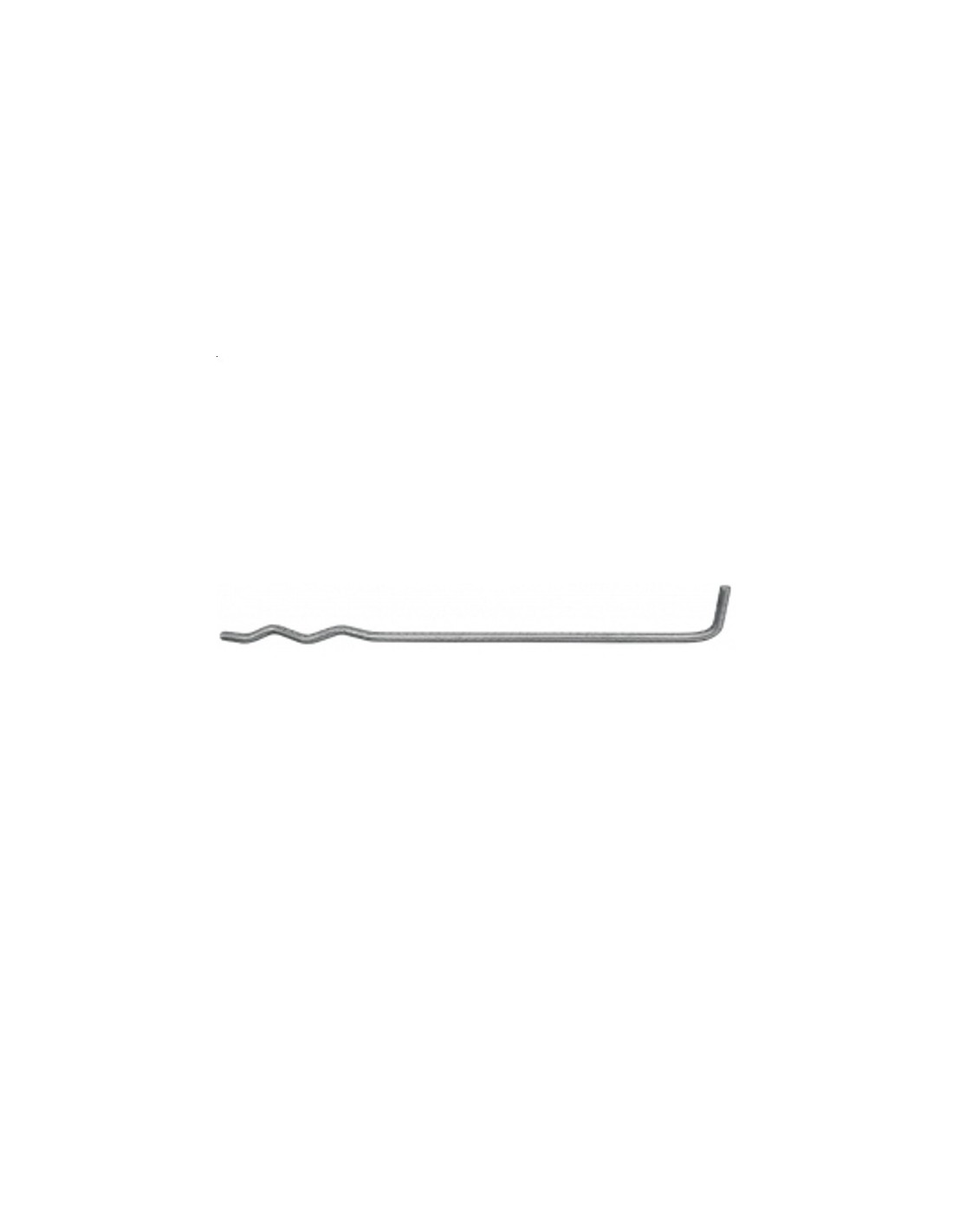

Kotwy RawlPlug KL to kotwy do wmurowania przy konstrukcjach ścianach trójwarstwowych. Służą do jednoczesnego łączenia konstrukcji nośnej murowanej zaprawą tradycyjną z murowaną przegrodą np. elewacją klinkierową. Kotwa posiada z jednej strony zagięcie pod kątem prostym o długości 25 mm, z drugiej pofalowanie na długości 50 mm.

MONTAŻ:

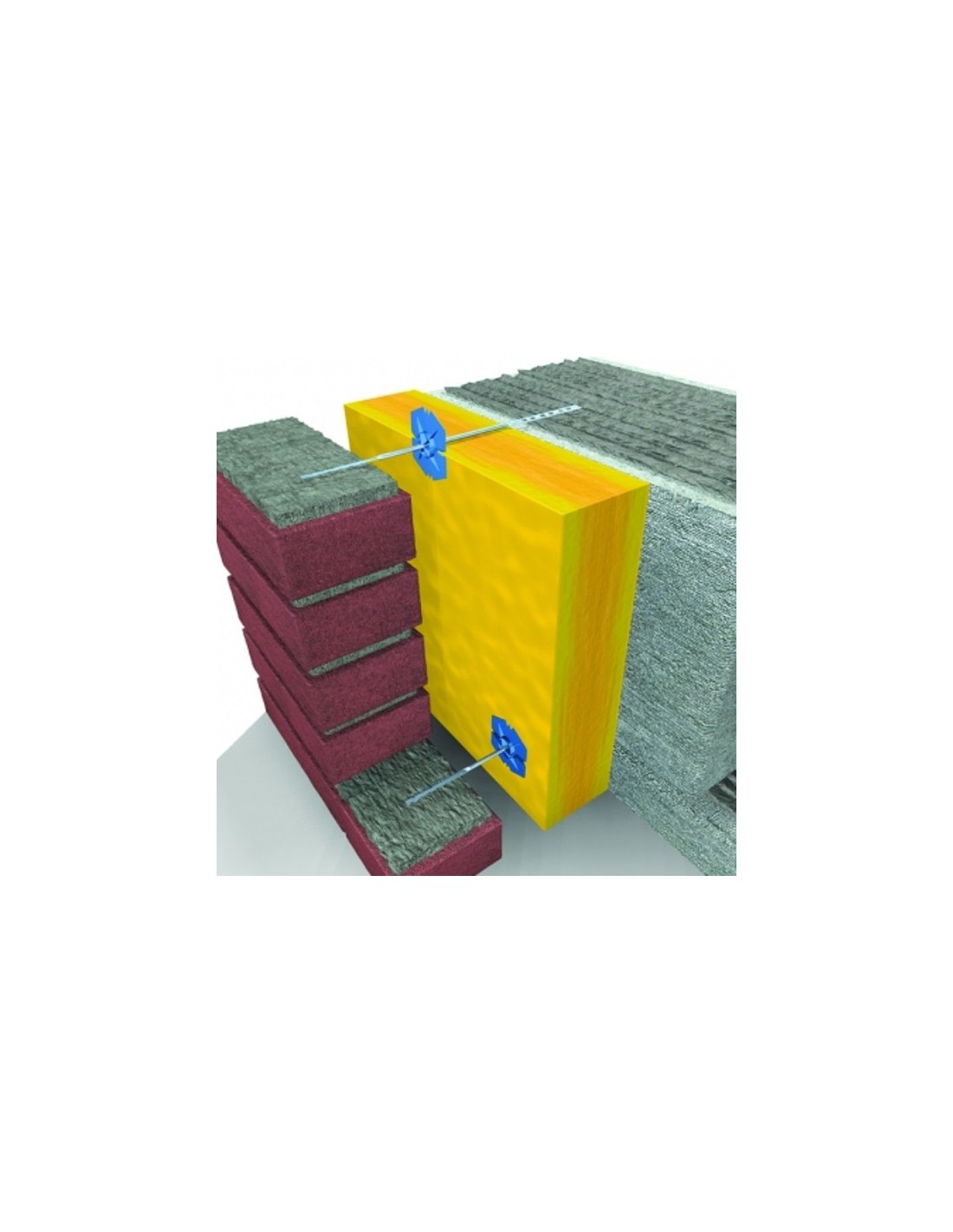

Stronę zgiętą (końcówka L) wmurowuje się w konstrukcję nośną na głębokość 50 mm i nakłada na kotwę materiał termoizolacyjny dociskając go talerzykiem ISO-Clip. Stronę pofalowaną wmurowuje się w warstwę cegły licowej również na głębokość 50 mm.

Przykład: przy założeniu wolnej przestrzeni 40 mm (między ociepleniam a ścianą elewacyjną) i dla materiału izolacyjnego 60 mm, mamy odstęp między murami 100 mm, czyli zakładając 100 mm (na wmurowanie kotwy) to kotwa dla materiału izolacyjnego 60 mm powinna mieć 200 mm (20 cm).

MATERIAŁ:

Drut ze stali nierdzewnej V4A. Stal z której wykonana jest kotwa wykazuje wysoką odporność korozyjną, co wpływa na jej długotrwałą ekspozycję.

DEKLARACJA ZGODNOŚCI:

Nr 02.006/2009.
